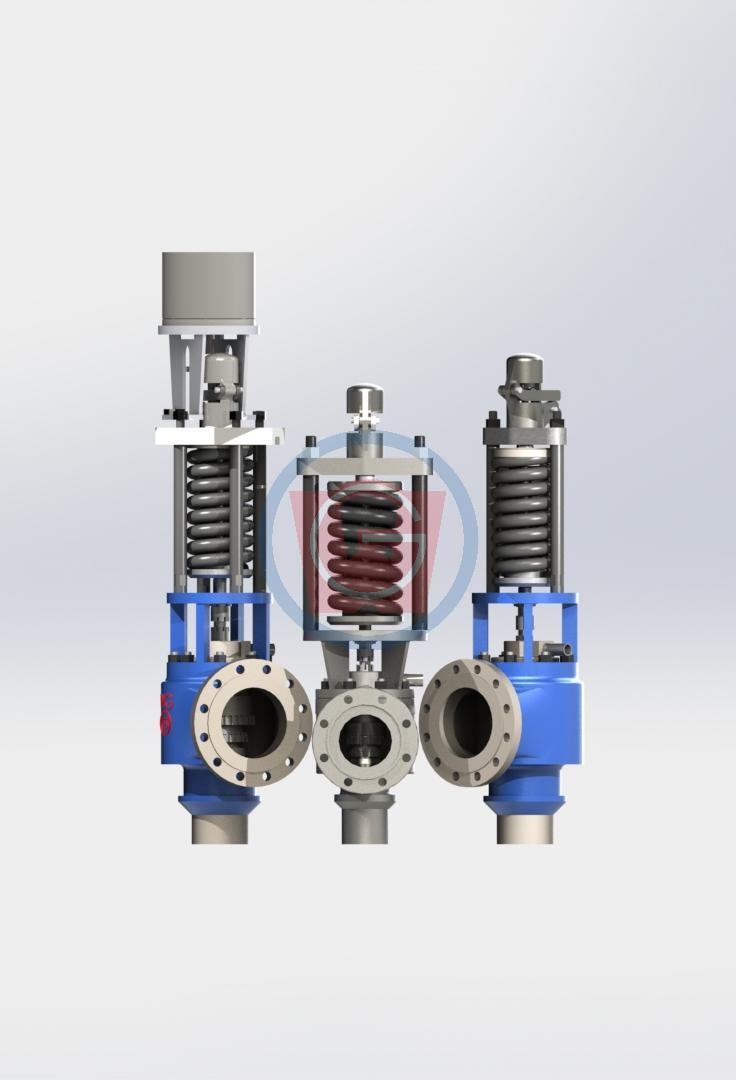

参数范围

• 执行标准：TSG 11、NB/T47044、NB/T47063、GB/T12241、ASME B16.34、API、ASME卷Ⅰ、ASME卷Ⅷ
• 压力等级：PN16~PN420（CLASS 150~2500）
• 工作温度：-29℃~648℃
• 阀门尺寸：DN20~400(NPS 3/4~16)
• 材料：WCB、ZG20CrMoV、WC9、C12A、A105、12Cr1MoV、F91、F92、WB36、S32168……
• 阀体形式：铸造、锻造
• 连接方式：法兰、焊接

结构特点

• 喷嘴型阀座：阀座为拉伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大。阀座密封面堆焊钴铬钨硬质合金，耐磨、抗冲蚀、寿命长。
• 热弹性阀瓣：阀瓣密封面部位设计为热弹性结构，该结构可在介质压力下发生微小的机械变形和在高温差下的热变形，以增强密封能力，克服安全阀在介质压力临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术，提高了硬度、耐磨性、抗冲蚀性。
• 调整螺钉：准确调整安全阀整定压力的重要零件。通过调整螺钉改变弹簧的压缩量，使阀门能够快速、方便地调整到准确的整定压力值。
• 上调整环：通过调节上调整环，改变由阀座排放出的介质流动方向，从而改变介质对阀瓣的反作用力，使阀门获得合适的回座压力。
• 下调整环：阀门开启瞬间，蒸汽在下调整环与反冲盘间隙处的环状空间快速聚集，形成压力，给阀瓣向上的推力，使阀门在起跳时迅速达到全开，减少前泄现象，并且当阀门关闭时也有一定的缓冲作用。
• 背压螺母：调节阀瓣背压的辅助机构，从而改变反冲盘向下的推力，使回座压差得到改变

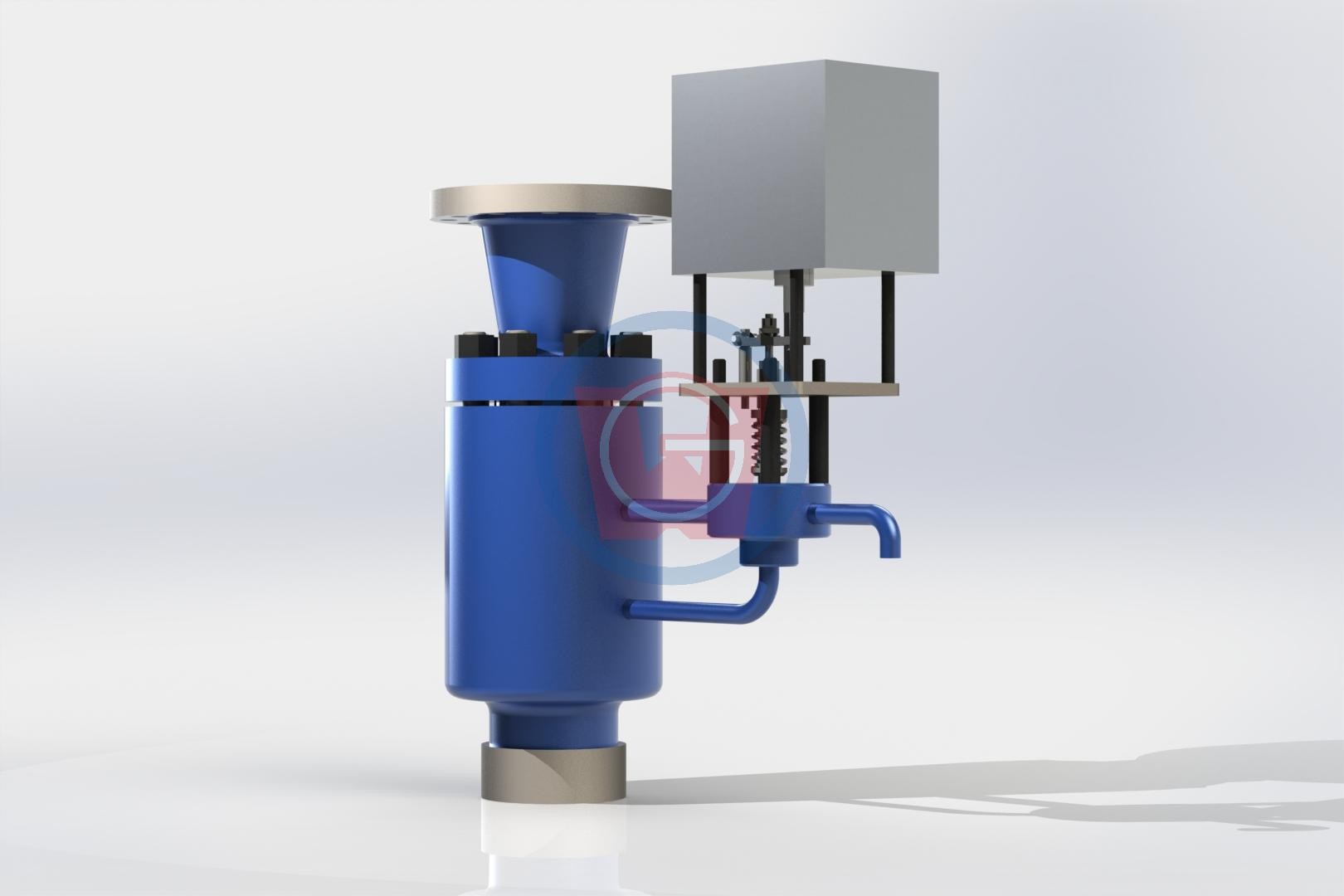

参数范围

• 执行标准：TSG 11、NB/T47044、NB/T47063、GB/T12241、ASME B16.34、API、ASME卷Ⅰ、ASME卷Ⅷ
• 压力等级：PN64~PN420（CLASS 300~2500）
• 工作温度：-29℃~648℃
• 阀门尺寸：DN40~150(NPS 1 1/2~6)
• 材料：ZG20CrMoV、WC9、C12A、12Cr1MoV、F91、F92……
• 阀体形式：铸造、锻造
• 连接方式：焊接

结构特点

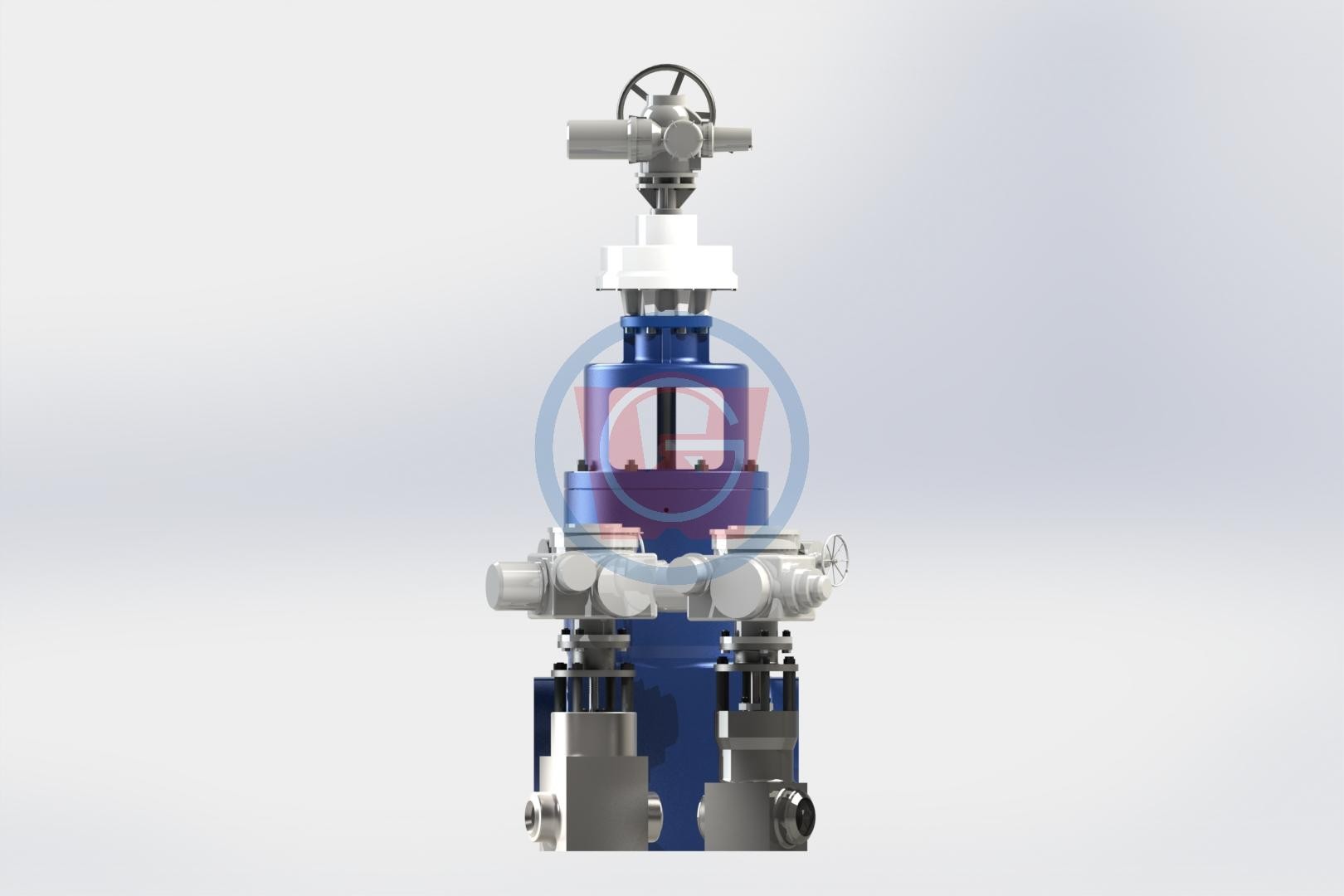

• 主阀和辅阀采用分离式结构，即将辅阀单独从主阀中提出，自成一体。此结构装、拆极为方便快捷，主、辅阀可以独立装配、拆卸与维修互不干涉。
• 辅阀的密封结构为锥面密封。由于密封的两个接触面为锥面，所以形成的密封力较大，密封性远远优于平面密封结构，同时阀杆所受的轴向力也相对较小。
• 辅阀的阀瓣与阀座采用堆焊硬质合金的形式。具有良好抗冲蚀、抗冲刷等性能。
• 主阀采用压力倒密封结构，介质压力越大密封效果越好。
• 主阀采用单排或双排汽结构，用户可根据现场情况自行选择，避免用户在修理、更换主阀时对现场情况做太多改动。
• 阀门调整可靠、准确，启闭压差可调节到2%。
• 可根据需要选择自动开启或遥控开启。

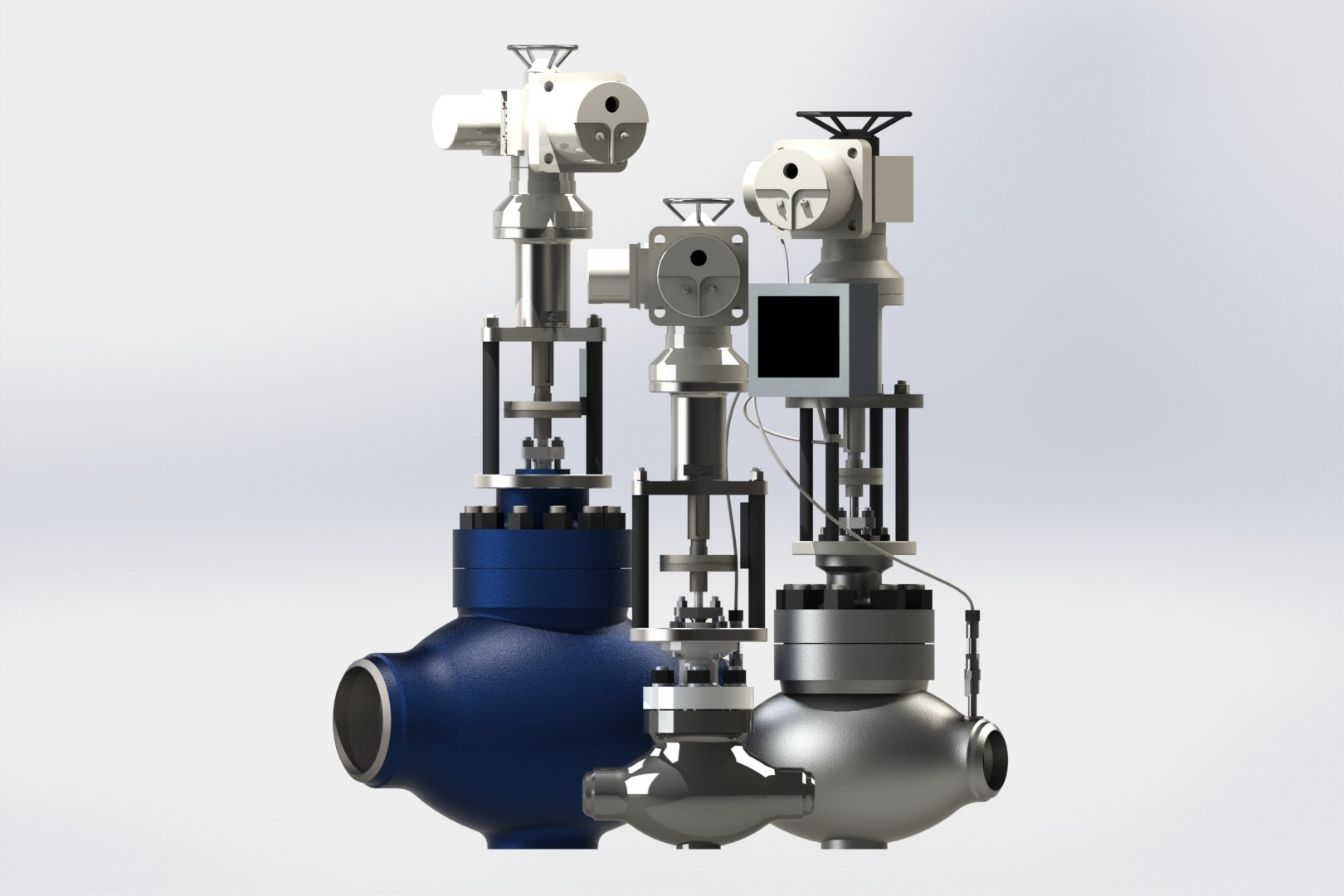

参数范围

• 执行标准：NB/T47044、ASME B16.34、GB/T10869-2008
• 压力等级：PN16~PN420（CLASS 150~2500）
• 工作温度：-29℃~648℃
• 阀门尺寸：DN20~400(NPS 3/4~16)
• 材料：WCB、ZG20CrMoV、WC9、C12A、A105、12Cr1MoV、F91、F92、WB36、S32168……
• 阀体形式：铸造、锻造
• 连接方式：法兰、焊接
• 驱动方式：电动、气动、液动

结构特点

• 阀座、阀瓣的密封面采用硬质合金堆焊而成，耐蚀、抗擦伤性好，精度、吻合度和光洁度高。
• 该调节阀阀芯采用平衡式结构，阀前后介质压差对阀芯产生的不平衡力非常小；调节稳定性好，允许运行压差大，所需执行机构推力小。
• 套筒结构，采用合理的小孔分布对介质进行节流，同时保护密封面，防止介质对密封面的直接冲蚀，延长阀门的使用寿命。当阀前、后压差大时，可设计多级套筒节流，防止闪蒸、空化现象，降低振动及噪音。
• 该调节阀流量特性为等百分比型，调节精度高，流量特性曲线契合度高。

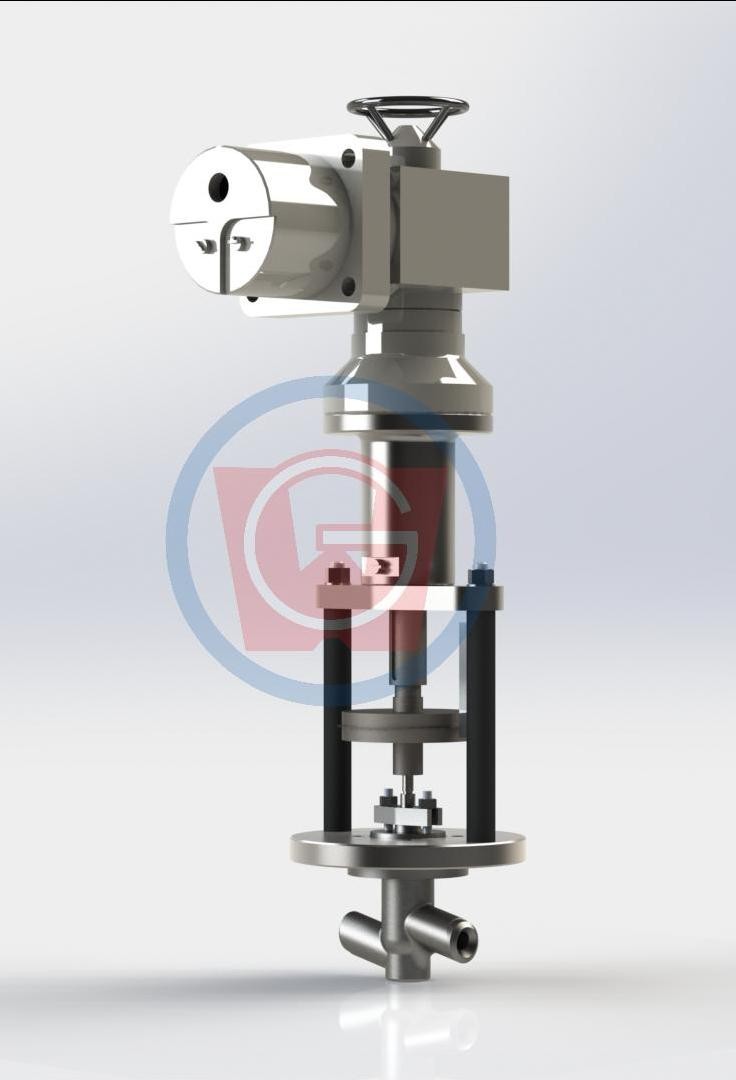

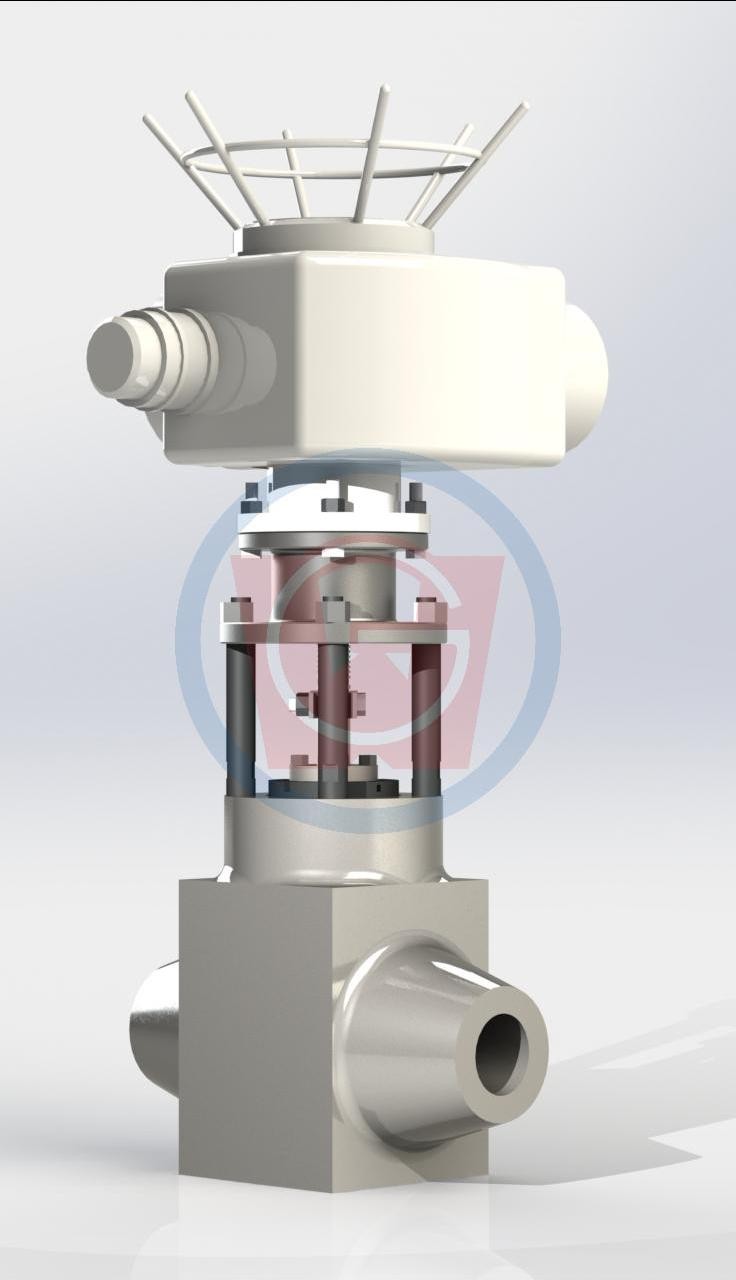

参数范围

• 执行标准：NB/T47044、ASME B16.34、GB/T10869-2008
• 压力等级：PN16~PN420（CLASS 150~2500）
• 工作温度：-29℃~648℃
• 阀门尺寸：DN20~40(NPS 3/4~1 1/2)
• 材料：WCB、ZG20CrMoV、WC9、C12A、A105、12Cr1MoV、F91、F92、WB36、S32168……
• 阀体形式：铸造、锻造
• 连接方式：法兰、焊接
• 驱动方式：电动、气动、液动

结构特点

• 阀座、阀瓣的密封面采用硬质合金堆焊而成，耐蚀、抗擦伤性好，精度、吻合度和光洁度高。
• 阀杆选用适宜的高硬度钢不锈钢，强度高、硬度好，耐冲蚀。调节型面加工于阀杆端部，使得阀杆与阀瓣为整体结构。
• 当阀前、后压差大时，可设计针形头加套筒多级节流，防止闪蒸、空化现象，降低振动及噪音。
• 该调节阀的调节特性通过设计合理、按流量特性分布的调节孔获得，调节性能好，调节精度高，流量特性曲线契合度高。

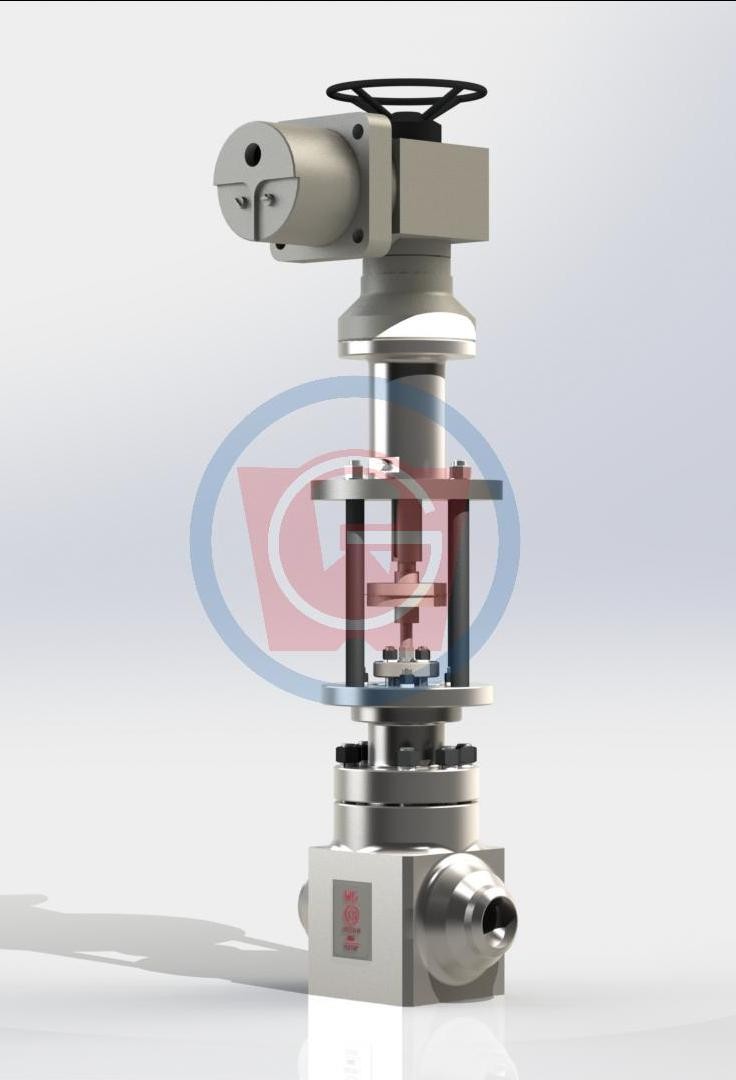

参数范围

• 执行标准：NB/T47044、ASME B16.34、GB/T10869、GB/T10868
• 压力等级：PN64~PN420（CLASS 300~2500）
• 工作温度：-29℃~648℃
• 阀门尺寸：DN20~400(NPS 3/4~16)
• 材料：WCB、ZG20CrMoV、WC9、C12A、A105、12Cr1MoV、F91、F92、WB36、S32168……
• 阀体形式：铸造、锻造
• 连接方式：法兰、焊接
• 节流形式：套筒、柱塞、针形
• 驱动方式：电动、气动、液动

结构特点

• 理论流量特性为直线型或等百分比型，调节平稳，流量调节范围大。阀瓣与阀座的密封采用锥面密封结构，具耐冲蚀、泄漏量小等特点。
• 可拆卸式阀座便于维修。
• 套筒采用合理的螺纹孔分布对介质进行节流降压，同时保护密封面，防止介质对密封面的直接冲蚀，延长阀门的使用寿命。套筒选用适宜的不锈钢材料并进行硬化处理，耐冲蚀、抗腐蚀，使用寿命长。
• 根据多级降压消能的原理，可防止闪蒸、空化现象，降低振动及噪音，能平稳的调节流量。

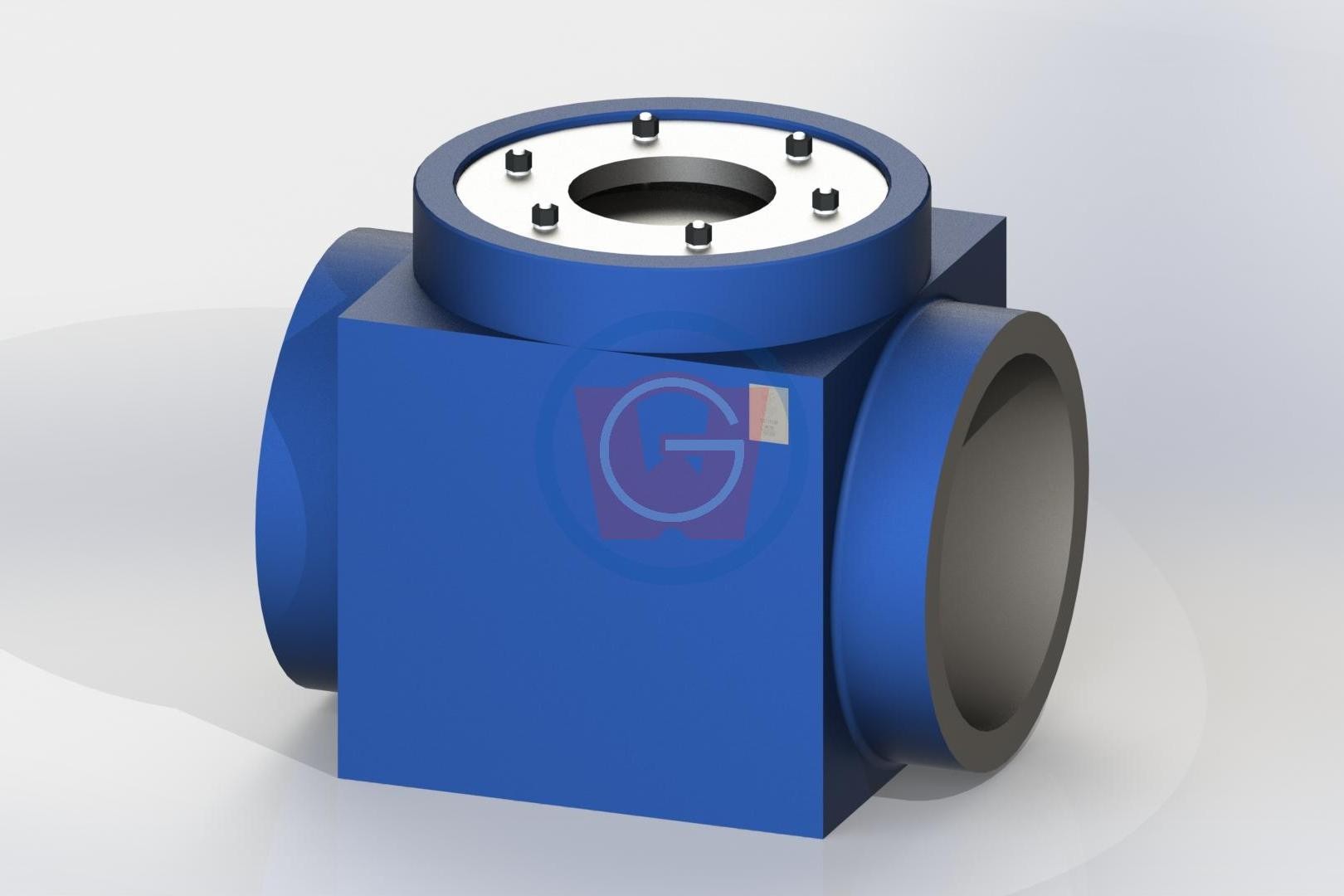

参数范围

• 执行标准：NB/T47044、GB/T12224、GB/T29462、ASME B16.34
• 压力等级：PN64~PN420（CLASS 300~2500）
• 工作温度：-29℃~648℃
• 阀门尺寸：DN150~1000(6~40)
• 材料：WCB、ZG20CrMoV、WC9、C12A……
• 连接方式：焊接

结构特点

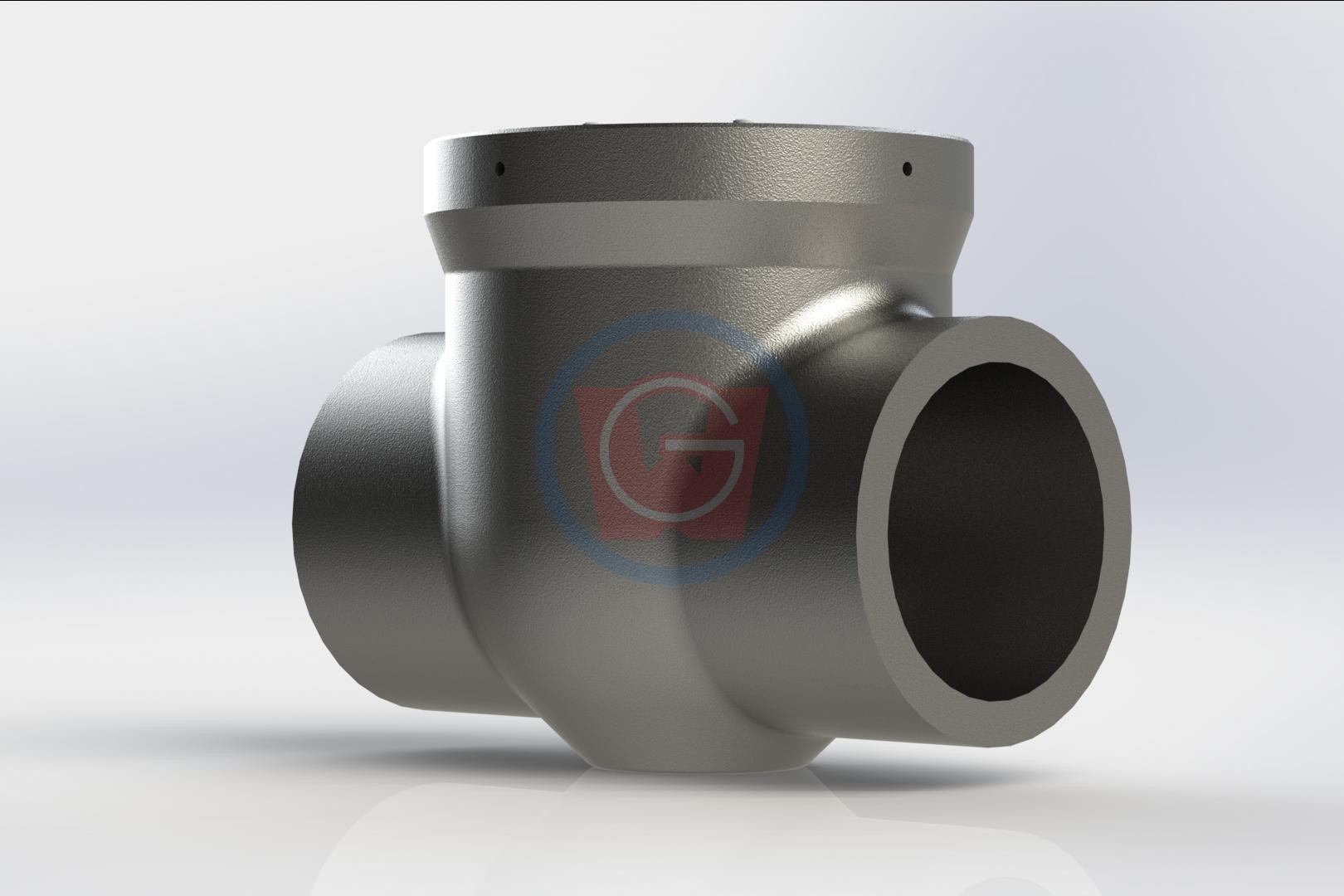

• 阀体密封面采用热喷焊技术，耐蚀、耐磨、耐高温、抗擦伤性好。密封面皆经过精密的机械加工及研磨，保证密封面的精度、吻合度和光洁度。阀瓣和阀体之间采用“O”型圈软密封。中腔采用自紧密封结构，工作压力越高，阀门密封性能越好。填料耐磨耐高温、密封性能好、阻力系数小。
• 当机组整体水压试验时，对阀瓣组件进行预紧，介质流入后，介质力作用于阀瓣组件，密封力增加，达到可靠的密封。
• 水压试验完毕后，取出堵板装置，装入导流圈，这样可避免介质在阀门内产生紊流现象，减小流阻，并保护阀座密封面免冲刷，延长阀门使用寿命。
• 阀体采用直通式、无缩口结构。系统正常运行状态下，阀门设有导流装置，最大程度的减小了流阻。

参数范围

• 执行标准：NB/T47044、GB/T12224、GB/T29462、ASME B16.34
• 压力等级：PN64~PN420（CLASS 300~2500）
• 工作温度：-29℃~648℃
• 阀门尺寸：DN150~1000(NPS 6~40)
• 材料：A105、12Cr1MoV、F91、F92、WB36……
• 连接方式：焊接

结构特点

• 阀体采用整体锻造成形。
• 阀体密封面采用热喷焊技术，耐蚀、耐磨、耐高温、抗擦伤性好。密封面皆经过精密的机械加工及研磨，保证密封面的精度、吻合度和光洁度。阀瓣和阀体之间采用“O”型圈软密封。中腔采用自紧密封结构，工作压力越高，阀门密封性能越好。填料耐磨耐高温、密封性能好、阻力系数小。
• 当机组整体水压试验时，对阀瓣组件进行预紧，介质流入后，介质力作用于阀瓣组件，密封力增加，达到可靠的密封。
• 水压试验完毕后，取出堵板装置，装入导流圈，这样可避免介质在阀门内产生紊流现象，减小流阻，并保护阀座密封面免冲刷，延长阀门使用寿命。
• 阀体采用直通式、无缩口结构。系统正常运行状态下，阀门设有导流装置，最大程度的减小了流阻。

参数范围

• 执行标准：NB/T47044，ASME B16.34，API 6D。
• 压力等级：PN16~PN420（CLASS 150~2500）
• 工作温度：-29℃~610℃
• 阀门尺寸：DN50~700(NPS 2~28)
• 材料：A105、12Cr1MoV、F91、F36……
• 闸板形式：楔式双闸板、楔式单闸板、平行闸板
• 连接方式：法兰、焊接
• 驱动方式：手动、电动、气动、液动

结构特点

• 阀体整体锻造成形。
• 阀座、阀瓣的密封面采用硬质合金堆焊而成，耐蚀、抗擦伤性好，精度、吻合度和光洁度高。
• 楔式双阀瓣具有良好的密封效果，采用能够自动调心的万向垫块,降低了对密封面角度的精度要求,不会因为温度的变化引起闸板的“楔死”现象,保证密封的同时兼顾了零件的互换性。
• 楔式单阀瓣多采用弹性结构,结构简单,通过产生微量变形弥补密封面角度加工过程中的制造偏差, 能够补偿由于管道应力引起的密封面变形,保证阀座密封,有效阻止内漏,使用可靠。
• 中腔采用自紧密封结构，工作压力越高，阀门密封性能越好。填料耐磨耐高温、密封性能好、阻力系数小。
• 阀杆设有倒锥面结构,阀门全开时与上密封座组成上密封系统。
• 阀门缩口比小，流通性好，流动阻力小。

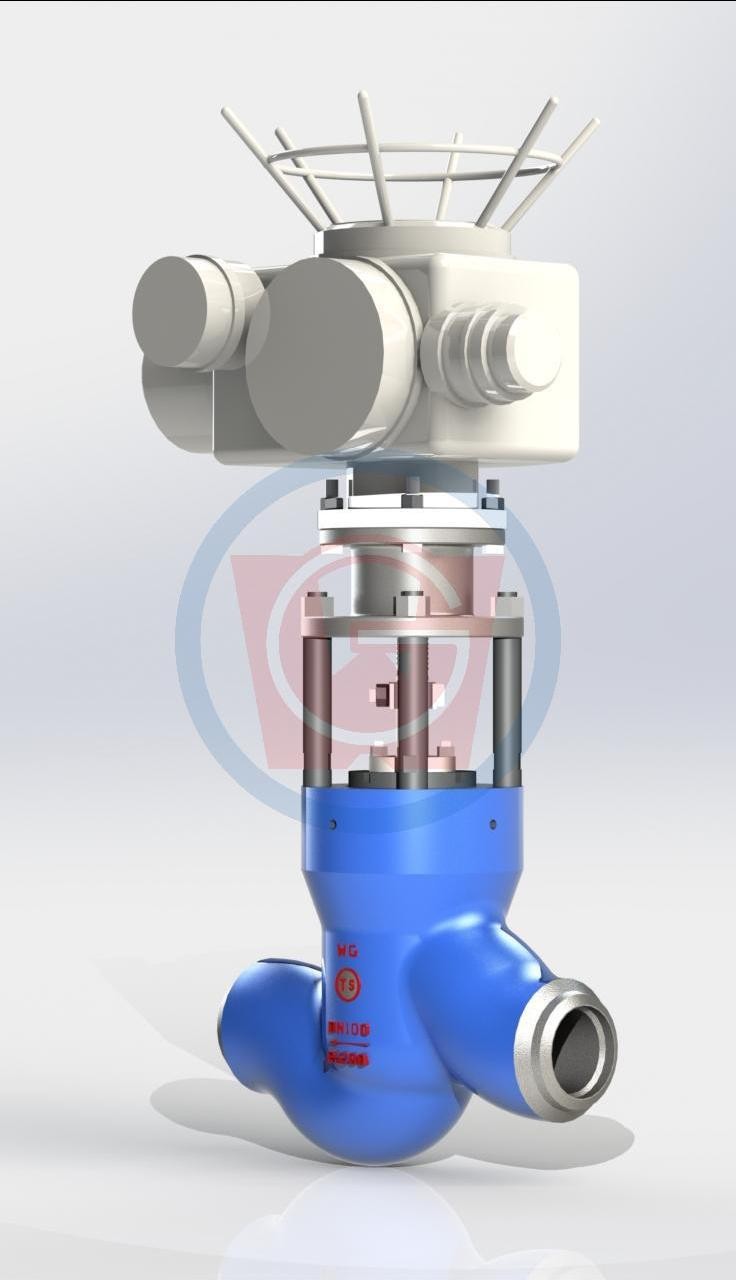

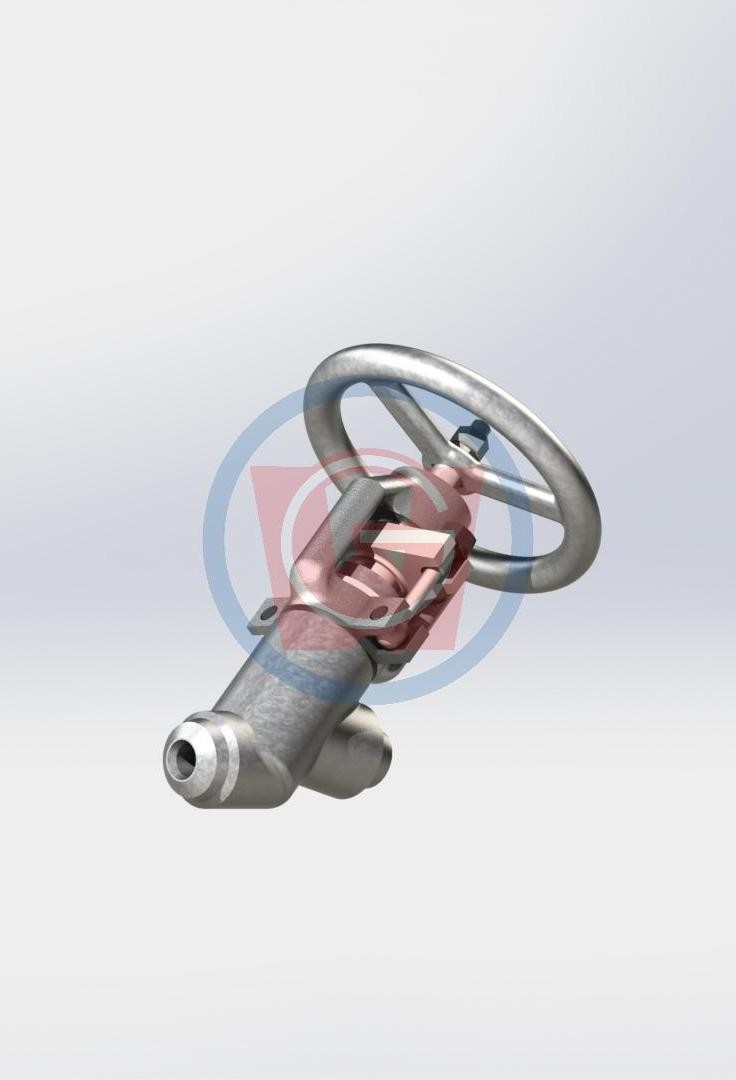

参数范围

• 执行标准：NB/T47044、GB/T12224、ASME B16.34
• 压力等级：PN16~PN420（CLASS 150~2500）
• 工作温度：-29℃~648℃
• 阀门尺寸：DN10~200(NPS 3/8~8)
• 材料：WCB、ZG20CrMoV、WC9、C12A、A105、12Cr1MoV、F91、F92、WB36、S32168……
• 阀体形式：铸造、锻造
• 连接方式：法兰、焊接
• 驱动方式：手动、电动、气动、液动

结构特点

• 阀体、阀瓣的密封面采用硬质合金堆焊而成，耐蚀、抗擦伤性好，精度、吻合度和光洁度高。
• 阀瓣具有良好的密封效果，阀门动作平稳、精确的定位。
• 阀杆的补偿机构可以自动调整阀瓣与阀体密封面吻合度，从而轻松达到阀门密封。阀杆设有倒锥面结构,阀门全开时与上密封座组成上密封系统。
• 中腔采用自紧密封结构，工作压力越高，阀门密封性能越好。填料耐磨耐高温、密封性能好、阻力系数小。

参数范围

• 执行标准：NB/T47044、GB/T12224、ASME B16.34
• 压力等级：PN16~PN420（CLASS 150~2500）
• 工作温度：-29℃~648℃
• 阀门尺寸：DN10~200(NPS 3/8~8)
• 材料：WCB、ZG20CrMoV、WC9、A105、12Cr1MoV、F91、F92、WB36、S32168……
• 阀体形式：铸造、锻造
• 连接方式：法兰、焊接
• 驱动方式：手动、电动、气动、液动

结构特点

• 阀体、阀瓣的密封面采用硬质合金堆焊而成，耐蚀、抗擦伤性好，精度、吻合度和光洁度高。
• 阀瓣具有良好的密封效果，阀门动作平稳、精确的定位。
• 阀杆的补偿机构可以自动调整阀瓣与阀体密封面吻合度，从而轻松达到阀门密封。阀杆设有倒锥面结构,阀门全开时与上密封座组成上密封系统。
• 中腔采用自紧密封结构，工作压力越高，阀门密封性能越好。填料耐磨耐高温、密封性能好。
• 流阻小，适用于流动性较差的介质，或要求阻力系数低的系统。

参数范围

• 执行标准：NB/T47044、GB/T12224、ASME B16.34
• 压力等级：PN16~PN420（CLASS 150~2500）
• 工作温度：-29℃~648℃
• 阀门尺寸：DN10~200(NPS 3/8~8)
• 材料：WCB、ZG20CrMoV、WC9、A105、12Cr1MoV、F91、F92、WB36、S32168……
• 阀体形式：铸造、锻造
• 连接方式：法兰、焊接
• 驱动方式：手动、电动、气动、液动

结构特点

• 阀体、阀瓣的密封面采用硬质合金堆焊而成，耐蚀、抗擦伤性好，精度、吻合度和光洁度高。
• 阀瓣具有良好的密封效果，阀门动作平稳、精确的定位。
• 阀杆的补偿机构可以自动调整阀瓣与阀体密封面吻合度，从而轻松达到阀门密封。阀杆设有倒锥面结构,阀门全开时与上密封座组成上密封系统。
• 中腔采用自紧密封结构，工作压力越高，阀门密封性能越好。填料耐磨耐高温、密封性能好、阻力系数小。
• 套筒结构，采用合理的小孔分布对介质进行节流，同时保护密封面，防止介质对密封面的直接冲蚀，延长阀门的使用寿命。

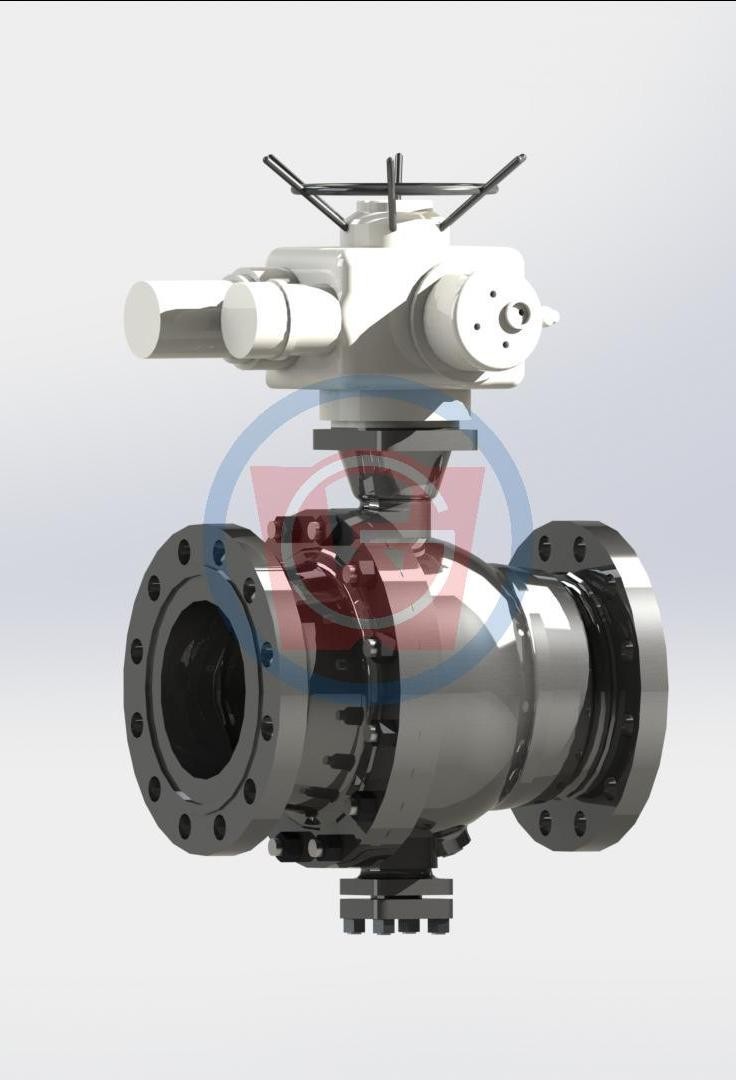

参数范围

• 执行标准：NB/T47044，ASME B16.34，API 6D
• 压力等级：PN16~PN420（CLASS 150~2500）
• 工作温度：-29℃~450℃
• 阀门尺寸：DN10~400(NPS 1/2~16)
• 材料：碳钢、合金钢、不锈钢
• 阀体形式：铸造、锻造
• 连接方式：法兰、焊接

结构特点

• 流路畅通，流阻几乎为零。阀体对称，介质流向可任意；流量系数大。
• 阀座、球体表面硬化处理，耐磨损、耐冲击、耐高温。
• 阀座预紧作用，工作压力较低时也能良好密封。
• 可调范围大；结构紧凑、体积小、重量轻，便于装卸维护。
